当下，AI PC正成为算力时代的新宠。新一代AI PC普遍标配双Type-C全功能接口，能在充电的同时外接独显拓展坞/显示器，同时承载供电、高速数据、VCONN外设供电多重职能。接口功能越强大，背后的防护挑战就越严峻。
传统方案往往采用“多颗OVP芯片+大量分立器件”的拼凑式设计，不仅挤占寸土寸金的主板空间，更在AI高负载运行下埋下过热、信号干扰的隐患。面对行业痛点，希荻微（688173.SH）推出HL5083——专为AI PC及高端移动工作站打造的双通道Combo OVP芯片，以五大硬核优势，重新定义多接口电源防护标准。
双通道单芯片集成，极致精简BOM与PCB

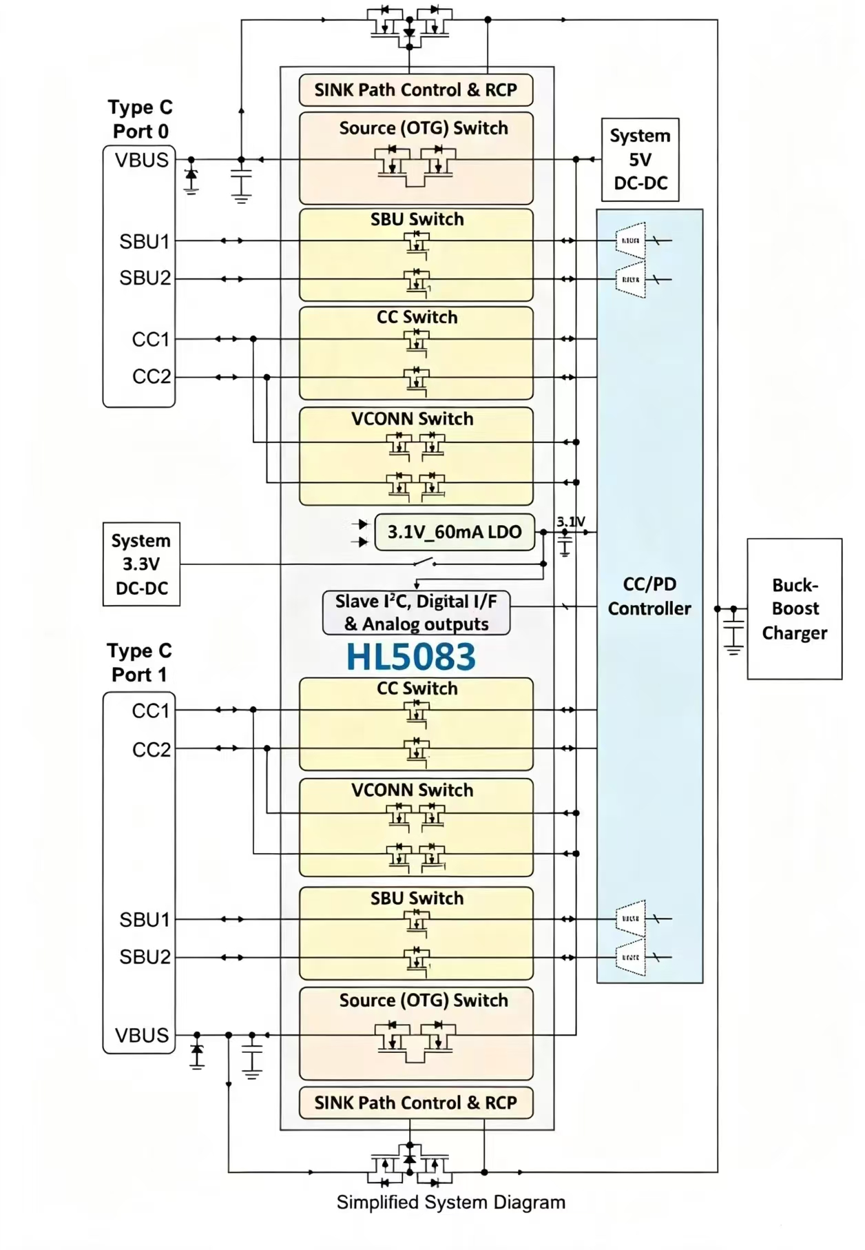

HL5083采用完全独立的双路功率+信号集成架构，Port0与Port1的VBUS、CC、SBU、VCONN互不干扰，每一路均可独立通过I²C配置限流、OV阈值及开关状态。
高度集成：单颗芯片替代2颗单口OVP及多颗外置Surge Diode、CC下拉电阻、信号TVS。
节省空间：52Pin紧凑型QFN封装，主板布线简化40%以上，为AI PC的散热模组与电池扩容留出宝贵空间。
精简外围：内置Dead-Battery 5.1kΩ CC下拉电阻及SBU/CC放电电阻，无需额外贴片元件。
33V全域耐压，从容驾驭PD3.2 EPR
随着PD3.2 EPR（扩展功率范围）协议的普及，28V高压快充已成高端标配。HL5083全引脚额定33V DC耐压，规格领先多数同类器件。
防护拉满：通过IEC 61000-4-2 ±8kV接触/±15kV空气放电，以及IEC 61000-4-5 ±30V浪涌测试，原生耐受插拔冲击，可省去外接浪涌二极管。
纳秒级响应：OVP保护响应时间仅50ns，瞬间切断异常高压，杜绝快充浪涌击穿后级PD及视频信号通路，保障AI设备长时间高负载运行的稳定性。
功率+信号双防，根治音视频拓展“通病”
AI PC的Type-C接口常需同时进行充电与雷电/DP视频传输，CC、SBU信号线极易因短接、串压损坏。HL5083内置独立CC/SBU高压OVP，无需外部保护。
CC通道：两路独立开关，OVP阈值可选5.8V/6V，搭配集成放电回路，短路瞬间切断信号链路。
SBU通道：内置10Ω通路开关，固定4.2V过压保护，杜绝视频传输时的高压倒灌，保护昂贵的信号芯片。
VCONN供电：集成双路VCONN电源开关，0.5Ω超低导通阻抗，0.4A~0.8A多档可编程限流，确保外接耳机、拓展配件供电稳定无压降。
硬件级FRS，AI高负载任务“零中断”
竞品多依赖软件模拟供电切换，存在毫秒级掉电风险。HL5083搭载硬件级FRS（快速角色切换）电路，彻底解决痛点。
无缝切换：在适配器插拔或双口供电自动切换过程中，整机供电无间断。无论是本地运行AI大模型、4K视频剪辑，还是独显渲染，均不会出现卡顿或黑屏，完美匹配专业创作本与移动工作站。
低温快充：Sink开关采用MOSFET Controller设计，用户可根据需求灵活选择MOSFET，达到成本和充电性能的最优组合。外部MOSFET的低阻抗使得系统可以在140W~240W大功率快充下温升更低，告别轻薄本快充“烫手”隐患。
全栈智能防护，简化整机电源拓扑
HL5083不仅是一颗防护芯片，更是一颗智能电源管理单元。
硬件触发：集成可编程VBUS OVP、反向电流保护（RCP）、短路保护（SCP）、分级过流保护（OCP）及全局过热保护（OTP），全部硬件触发，无需MCU干预。每路VBUS自带内置放电电路，完全符合USB PD规范。
内置LDO：集成一颗3.1V/60mA专用系统LDO，可直接为PD控制器、I²C外设供电，省去一颗独立的3.3V LDO芯片，让整机电源树更加简洁。
调试友好：配套完整I²C寄存器体系，可实时读取端口电压、电流及各类故障中断，极大便利了整机AI电源管理算法的开发与调试。
结语
随着EPR高压快充与双全功能Type-C成为AI PC的行业标配，分立多颗保护芯片的老旧设计已经难以适配轻薄化、高可靠、低成本的终端需求。
希荻微HL5083以双通道一体化Combo OVP为核心差异化优势，从整机架构层面系统性解决了AI PC多接口供电与信号安全痛点，为国产AI笔记本、移动工作站及高端Type-C拓展坞，提供了一站式、高集成、高耐压的国产芯解决方案。
希荻微电子，持续以高性能模拟芯片，为智能计算时代保驾护航！
