【awinic inside】智能体Muse赋能新一代产品!艾为AI眼镜方案助力Meta智能眼镜新体验

来源:艾为之家 #Meta# #AI 眼镜# #智能穿戴#
1584

这一次,Meta把智能眼镜的可能性,又往前推了一步。

北京时间9月24日,Meta Connect 2026在美国加州开幕。此次发布中,个人AI Agent Muse正式走向AI眼镜,让眼镜不只是你的“眼睛和耳朵”,也开始成为一个能够理解你、记住你,并替你处理事情的AI搭档。

而作为承载这一能力的重要终端,Meta也带来了多款新产品:Meta VR Glasses以约100克的轻量形态融合显示、感知与交互,并通过外接计算盒实现更强算力;Ray-Ban Meta(Gen 3)进一步升级影像、续航与AI交互;Ray-Ban Meta Audio则直接取消摄像头,以43克轻量机身融合AI与音频体验,续航最长12小时。

从AI智能体到AI眼镜,再到VR设备,Meta正在让眼镜从“看见世界”,走向“理解世界、参与世界”,探索其作为下一代计算入口的更多可能。

图1 Muse,Meta的个人人工智能体(图片来源: Expresso Company)

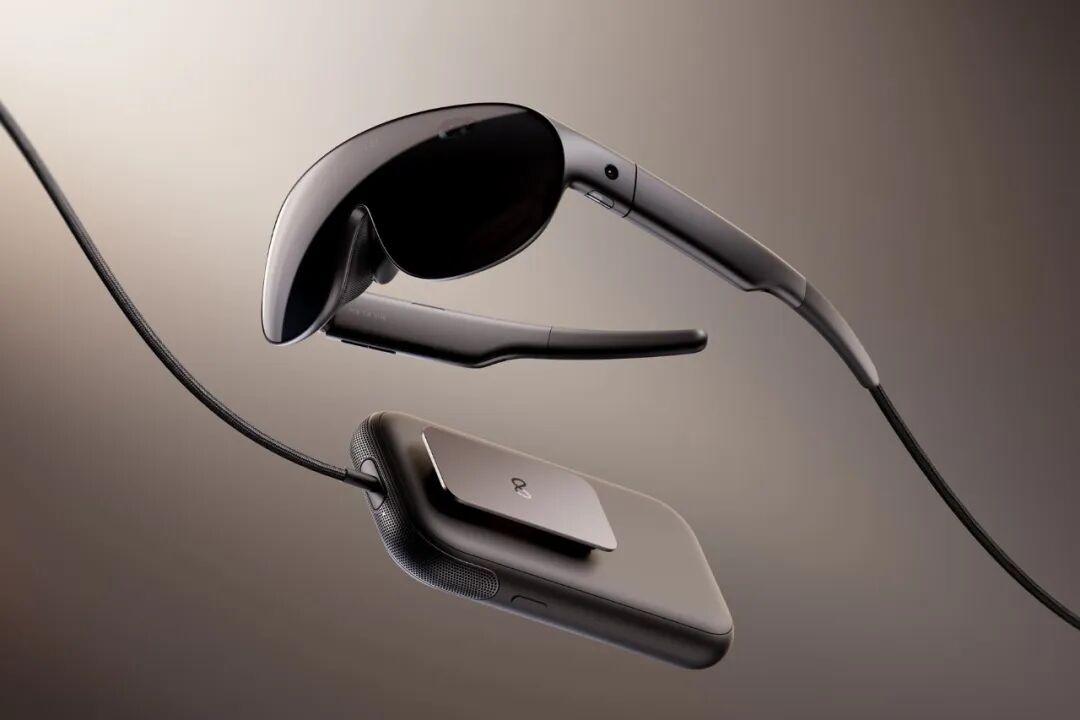

图2 Meta VR眼镜(图片来源: Meta)

图3 Meta AI 音频眼镜(图片来源: Meta)

图4 Mata Ray-Ban Gen3 (图片来源: YouTube)

作为深耕穿戴模拟芯片赛道的国产企业,目前,艾为方案已覆盖雷鸟、XREAL、Meta、字节跳动、Rokid等超90%的AI眼镜主流品牌,凭借广泛的品牌覆盖与全链路芯片能力,被业内誉为“AI眼镜小王子”。多款自研芯片更应用于本次Meta系列新品,为终端设备的小型化、低功耗与高可靠运行筑牢硬件根基。

01

全链路芯控,覆盖智能眼镜多元需求

随着 AI 眼镜从单一的音频交互,逐步向显示、视觉感知及更丰富的智能交互拓展,产品形态不断演进,对芯片的集成度、功耗控制与空间占用也提出了更高要求。针对智能眼镜在电源管理、信号保护、交互控制、状态指示及音频处理等方面的需求,艾为电子已形成覆盖多条关键链路的芯片方案矩阵,涵盖负载开关、信号保护、GPIO扩展、LED驱动、音频处理等器件,为智能眼镜提供从电源、信号到交互与音频的底层芯片支持。

面对不同形态、不同功能的智能眼镜产品,艾为电子可提供模块化、灵活组合的芯片方案,在有限的空间与功耗条件下,助力智能眼镜实现更高集成度与更丰富的功能体验。

图5 AI眼镜应用框图

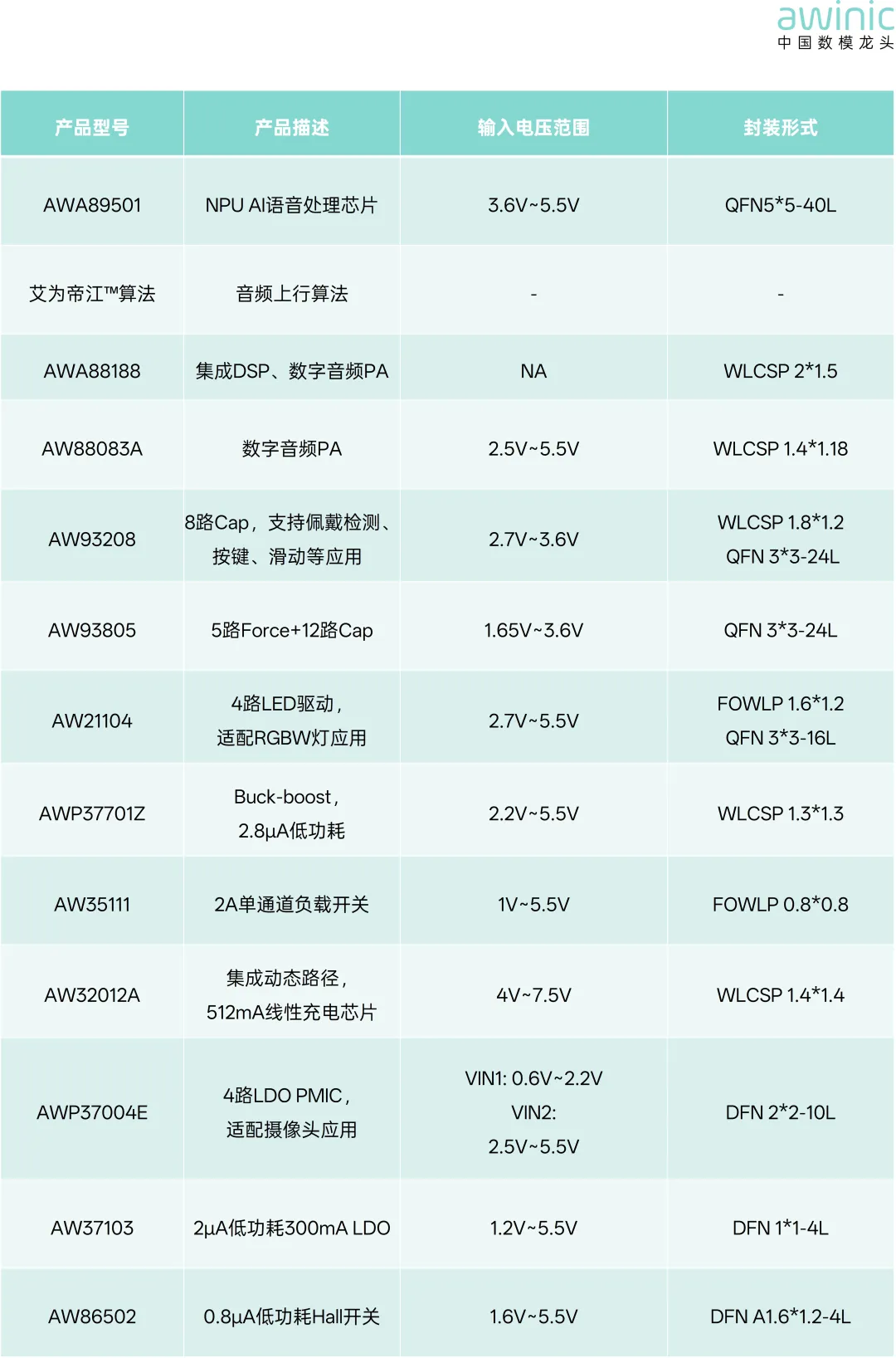

图6 艾为AI眼镜方案产品列表

02

多款芯片落地,覆盖智能眼镜多元应用

本次 Meta 新一代智能眼镜搭载多款艾为自研芯片,为不同功能模块提供芯片支持。在拍摄隐私方面,虽然Meta开始尝试取消摄像头,但对很多AI眼镜用户而言,便捷的拍摄功能仍很重要,作为拍摄隐私的关键方案,拍摄指示灯是Meta AI眼镜的标配。艾为4通道呼吸灯驱动,单芯片支持白色拍摄指示灯 + 充电指示RGB灯驱动,完美适配AI眼镜应用。

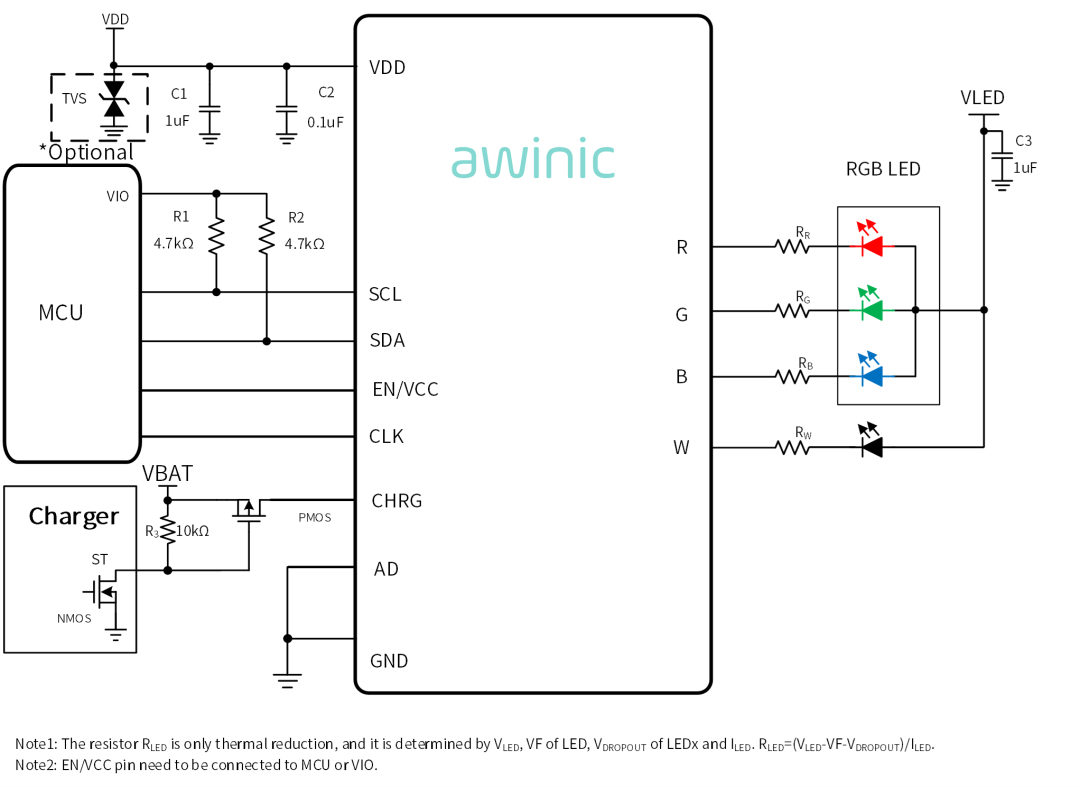

图7 四通道呼吸灯驱动典型应用图

4通道可调电流驱动:25.5mA Imax / 256级直流 / 256级PWM

自主呼吸模式,3个可编程执行引擎自由组合

电池过放状态下支持充电指示灯(常亮)

高精度恒流:精度±4%、匹配度2% @17.5mA

1MHz I2C接口

工作电压:2.7V~5.5V

封装:FOWLP 1.62mm×1.22mm-12B

在外接算力方案中,采用外置算力盒子的方式大大减轻了VR头显部分的重量和发热量,此时通过USB线缆进行数据传输的质量和可靠性就显得尤为重要。艾为USB 2.0接口扩展+保护开关不仅具备高带宽切换开关,同时具备高耐压、OVP保护功能,守护USB端口安全。

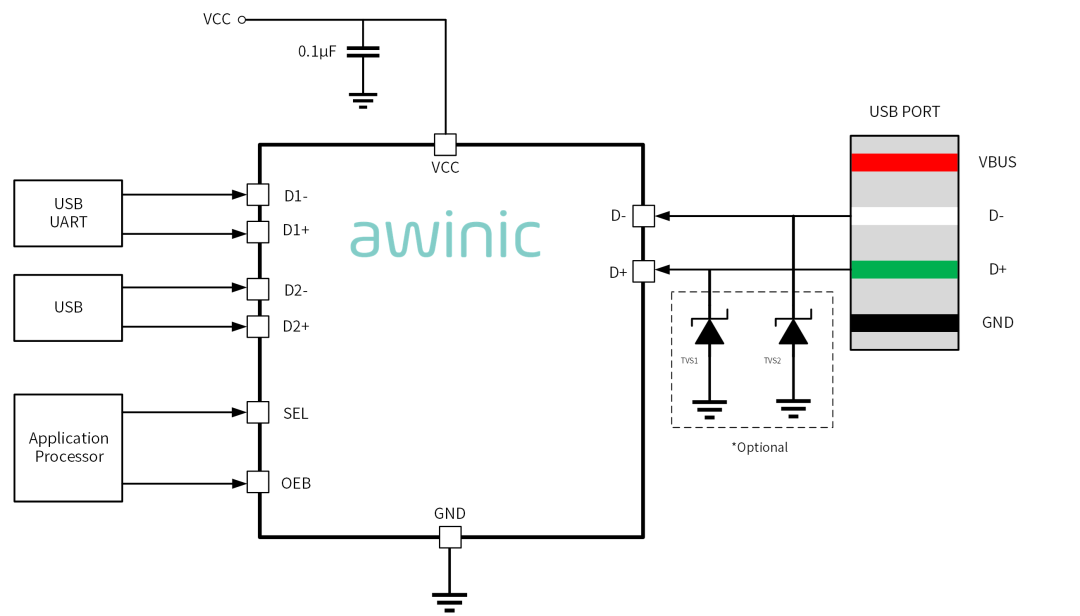

图8 USB 2.0接口扩展+保护开关典型应用图

-3dB带宽(典型值):1GHz

OVP阈值:4.8V

20V DC耐压,D+和D-端口

VCC电压范围:2.7V~5.5V

封装:FCQFN 2.0mm×1.5mm×0.55mm-10L

VR头显功能模块的增多也增加了对主控芯片控制接口数量的需求,GPIO扩展芯片能助力完成对各功能模块的IO控制,而无需进行主控规格的升级。

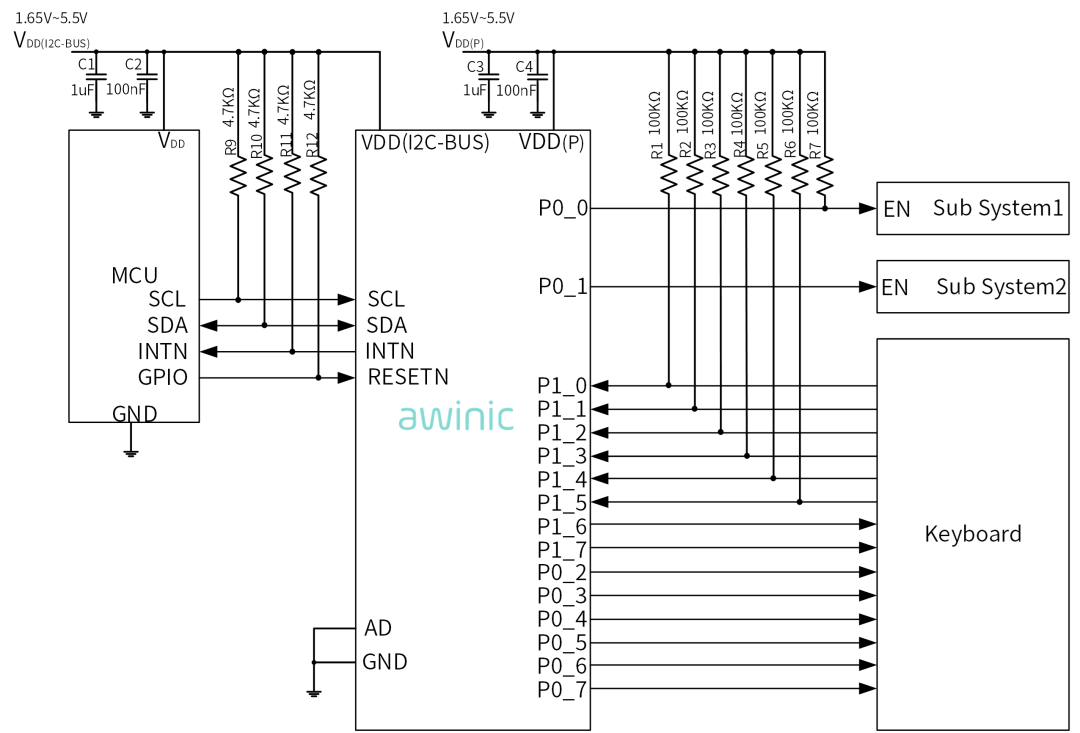

图9 GPIO扩展芯片典型应用图

16通道GPIO扩展,每个通道可独立配置为输入/输出

双电源引脚,支持VDD(P)、VDD(I2C-BUS)采用不同电压

1MHz I2C接口,AD引脚可配地址

VDD范围:1.65V~5.5V

封装:BGA 3.0mm × 3.0mm × 0.86mm - 24B

此外,功耗控制一直是各款头戴式显示设备的重中之重,负载开关具备nA级的超低静态电流,且能控制启动/关断的时序,确保系统正常工作,是系统电源管理的好帮手。

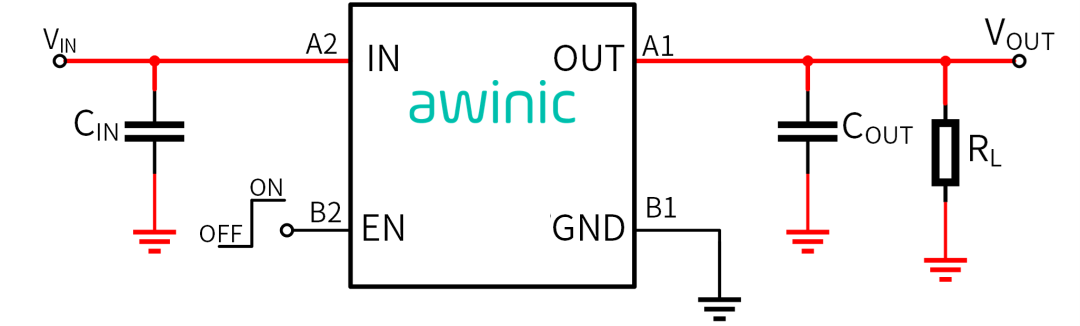

图 10 单通道负载开关典型应用图

输入电压范围:1.2V~5.5V

持续过流能力1.5A (VIN≥1.5V)

导通电阻(典型值)

68mΩ@VIN=4.2V

77mΩ@VIN=3.3V

91mΩ@VIN=2.5V

nA级超低静态电流

10MΩ级EN下拉电阻

摆率控制,限制过冲电流

输出泄放电阻(QOD)

封装:WLCSP 0.775mm×0.775mm-4B

03

聚力端侧,共推智能眼镜产业升级

面向未来,AI 大模型持续向端侧下沉,智能眼镜、混合现实设备正加速成为继手机之后重要的人机交互入口。终端产品会持续向着更轻薄、更长续航、更自然的多模态交互演进,也对模拟芯片的集成度、功耗控制、封装尺寸提出更高要求。

艾为电子将持续深耕智能穿戴领域数模混合芯片产品,以国产自研模拟芯片实力,深度协同全球终端客户,持续赋能下一代智能眼镜与混合现实硬件,让智能体验真正融入更多人的日常生活。

正如Meta CEO扎克伯格在开场所描绘的未来——The future is for everyone

责编: 集小微
来源:艾为之家 #Meta# #AI 眼镜# #智能穿戴#
