聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）推出TPAFEA006，专为数据中心CPO（共封装光学）和NPO（近封装光学）模块打造的超高集成度低功耗AFE，单芯片集成32通道V/I DAC（Heater Bias）、12通道VDAC、128通道系统监控ADC及72通道mPD电流检测，支持MZM调制器全偏置控制与全链路光功率监测，WLCSP超小封装满足CPO对PCB面积的严苛要求。
01 产品优势
32通道Heater Bias（VDAC/IDAC）
支持电流模式0~+30mA，电压模式±40mA两种模式输出，覆盖MZM调制器全偏置需求。通道可叠加dither波形，辅助MZM调制器自动锁定最佳工作点。32通道划分为4组bank，每组bank可独立供电，适配多样供电拓扑。低Headroom设计，电流模式150mV@30mA，电压模式300mV@20mA，有效降低系统功耗。同时搭载端口电压回读功能，实时监测输出工况。
12通道VDAC
支持2.7V~5.5V宽幅供电，可切换0~2.5V、0~5V 两种输出量程，适配各类模拟控制信号。驱动电流支持source/sink 均50mA，200mV@20mA 低Headroom设计，无需外置Buffer电路就能直驱负载，还具备端口电压回读功能，实时监测输出工况。
128通道系统监控
集成12-bit 500kSPS SAR ADC，80外部采集通道+48内部自检通道。外部通道包含72路mPD电流检测和8路通用ADC；内部通道可监测32路Heater Bias电压、12路VDAC电压以及VDD、VIO、PVIDAC、PVDAC四路核心供电电压，实现芯片端全链路状态采集。
集成mPD电流检测模拟前端
72通道（64出光MPD + 8入光MPD），内置TIA跨阻放大器，兼容共阴/共阳两种接法，端接电压可编程，检测电流分7档可选：±125µA / ±250µA / ±500µA / ±1mA / ±2mA / ±4mA / ±7mA。单颗芯片即可满足全部硅光模块全部光功率采集需求。
超高集成度与超小封装
单芯片集成32路Heater Bias、12路VDAC、128通道系统监控、72通道mPD检测、12通道GPIO及过温预警保护功能。
WLCSP 2.95×7.95-168封装（0.35mm pitch），超小尺寸完美适配CPO架构紧凑 PCB布局约束。
02 产品特性
32通道12bit Heater Bias（VDAC/IDAC），支持电流0~30mA、电压±40mA@Max 5V双输出模式，低Headroom：150mV@30mA（电流模式），300mV@20mA（电压模式）；
32通道分4组bank独立供电，支持端口电压回读；
12通道12bit VDAC，输出可选0~2.5V/0~5V，单通道±50mA source/sink；
128通道12bit 500kSPS SAR ADC，含80路外部、48路内部系统监测通道；
集成72通道mPD电流检测（64出光+8入光），内置TIA ，检测电流7档可调：±125μA~±7mA，兼容共阴/共阳；
兼容 I2C / SPI双接口自动识别，I2C最高1MHz，SPI最高20MHz；
配备12路通用GPIO，同时带载内置过温预警与自动关断保护功能；
封装：WLCSP 2.95×7.95-168（0.35mm pitch），-40℃~+125℃稳定运行；
TPAFEA006 Function Block Diagram
03 典型应用
面向3.2T CPO模块架构的全场景解决方案：
32通道MZM Heater Bias偏置：直接驱动32路调制臂加热器，实现精确的工作点控制；
8通道PIC Vcom及Vbias电压：12通道VDAC提供偏置电压，覆盖PIC芯片偏置需求；
64个调制臂出光MPD监控：实时监测64路调制臂输出光功率强度；
8通道RSSI接收光功率监测：采集接收端光功率，支撑光路闭环调控；
8通道入光MPD监控：实时监控模块入射光功率状态。

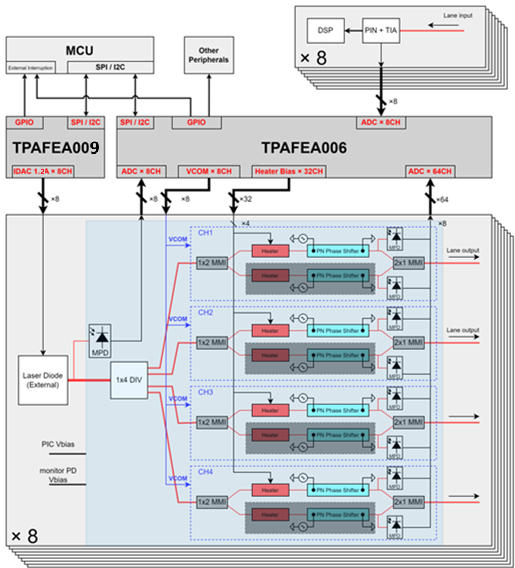

3PEAK Solution for 3.2T CPO Module
TPAFEA006可提供样品申请及评估板技术支持。如有需求，请联系思瑞浦当地销售团队或邮件至business@3peak.com。
